Flygt TOP előregyártott szennyvízátemelő aknák

A legjobb szivattyúk sem képesek optimális, tartósan megbízható üzemre, ha az átemelőakna kialakítása nem megfelelő. A hagyományos, sík fenekű átemelőkben az áramlási holtterek elősegíthetik az iszap és egyéb szilárd anyagok lerakódását. A felhalmozódó szennyeződés növeli a rendszeres tisztítás és a karbantartási beavatkozások igényét, továbbá hozzájárulhat a kellemetlen szagok, az eltömődések és az üzemzavarok kialakulásához.

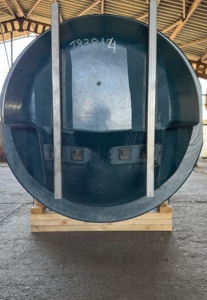

A Xylem Flygt TOP (The Optimal Pump Station) előregyártott átemelő aknák kialakításának központi eleme a hidraulikailag optimalizált, öntisztító aknafenék. A szabadalmaztatott geometria és a speciálisan kialakított nyomóoldali csatlakozás a szivattyúzás során nagyobb áramlási sebességet és turbulenciát hoz létre az aknafenék mentén. Ennek hatására a leülepedett szilárd anyagok újra szuszpendálódnak, az úszó szennyeződések pedig könnyebben a szivattyúkhoz jutnak és eltávoznak az aknából. A kis fenékfelület miatt a lerakódó anyagok közvetlenül a szivattyúk szívóterének közelében koncentrálódnak, ahol a tisztító hatás a legerősebb.

A TOP átemelőaknák kialakítás legfontosabb előnyei

Öntisztító, hidraulikailag optimalizált aknafenék, amely minimalizálja az iszap- és hordalékfelhalmozódást.
A szilárd és úszó anyagok hatékonyabb eltávolítása a fokozott fenékáramlásnak és turbulenciának köszönhetően.
Kevesebb tisztítási és karbantartási igény, ezáltal alacsonyabb hosszú távú üzemeltetési költség.
A lerakódások csökkentésével mérsékelhető a kellemetlen szagok és az eltömődések kialakulásának kockázata.
Kompakt kialakítás és kis helyigény, ami csökkentheti a szükséges föld- és építési munkák mennyiségét.
Előregyártott és gyárilag összeszerelt kialakítás, amely jelentősen lerövidíti a helyszíni szerelés és üzembe helyezés idejét.
Tesztelt és igazolt hidraulikai kialakítás, amelyet hosszú távú alkalmazási tapasztalat támogat.

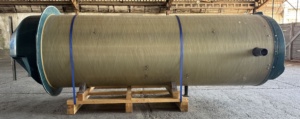

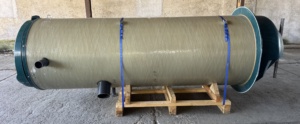

A TOP akna üvegszál-erősítésű műanyagból (GRP – Glassfibre Reinforced Polymer) készül. A GRP a nagy mechanikai szilárdságot kis saját tömeggel és kiváló korrózióállósággal kombinálja. A kis tömeg megkönnyíti a szállítást és a helyszíni mozgatást, miközben a korrózióálló szerkezet miatt védett a szennyvízátemelőkra jellemző agresszív környezettel szemben.

Moduláris és rugalmas kialakítás

A TOP termékskála szabványosított, előregyártott modulokra épül, ezért az átemelő a konkrét projekt hidraulikai és helyszíni követelményeihez igazítható. A standard terméktartomány 2 – 6 m közötti aknamélységet és 15 – 300 m³/h szállítási kapacitást fed le. A pontos konfigurációt minden esetben az alkalmazás, a szükséges tárolótérfogat, a szivattyúk száma és típusa, valamint a csővezetéki és helyszíni követelmények alapján kell meghatározni.

A kialakítástól és projekttől függően többek között az alábbi elemek és lehetőségek választhatók:

különböző Flygt merülő szennyvízszivattyúk, motor- és járókerék-konfigurációk;
különböző méretű belső nyomócsövek, szerelvények és csatlakozások;
visszacsapó- és elzárószelepek a projekt követelményeinek megfelelő kivitelben és elhelyezéssel;
különböző beömlőcső-pozíciók és csatlakozási kialakítások, illetve szűrőkosár a projekt lehetőségeinek megfelelően;

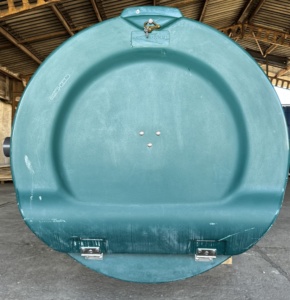

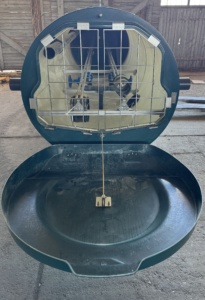

opcionális aknafedlap és védőrács;
szintérzékelés, vezérlés, riasztás és távfelügyelet a kiválasztott vezérlőrendszer függvényében;
Flygt öblítőszelep alkalmazásának lehetősége a fenék tisztántartásának további támogatására;
a projekt követelményeitől függően külön szelep-/szerelvényakna kialakítása.

Kulcsrakész megoldás

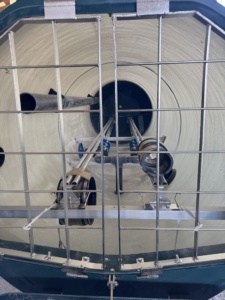

A TOP aknákat előregyártott, projektre konfigurált rendszerként tudjuk szállítani. Az aknába a gyártás során beépíthetők a szükséges nyomócsövek, szivattyúvezetékek és csatlakozólábak, szelepek, beömlő- és nyomóoldali csatlakozások, valamint az egyéb kiválasztott szerelvények. A gyári előkészítés és összeszerelés csökkenti a helyszínen elvégzendő munkák számát és az ezekből adódó szerelési hibák lehetőségét.

A helyszínen az előregyártott akna elhelyezése után elsősorban a külső csőcsatlakozásokat, a, valamint az energiaellátási és vezérlési kapcsolatokat kell kialakítani, illetve a szivattyúkat kell telepíteni a beépített telepítési pozíciókra. Ennek köszönhetően a hagyományos, helyszínen épített és szerelt átemelőkhöz képest a kivitelezés gyorsabb és kiszámíthatóbb lehet.

Flygt rendszer – válasz minden problémára

A TOP akna előnyei különösen jól kihasználhatók Flygt szennyvízszivattyúkkal és a hozzájuk tartozó szerelvényekkel. A Flygt N-technológiás szivattyúk eltömődésnek ellenálló, önmagát tisztító járókerék-kialakítása a TOP akna öntisztító hidraulikájával együtt olyan rendszermegoldást alkot, amelynek eredménye a tartósan megbízható és hatékony szennyvízszállítás.

A rendszer kiegészíthető Flygt öblítőszeleppel, amely a szivattyúzási ciklus megfelelő szakaszában intenzív keverést hozhat létre az aknában, tovább segítve a lerakódott anyagok felkeverését.

A megfelelő Flygt vezérlő- és felügyeleti megoldásokkal a szivattyúk működése, üzemideje, riasztásai és – a választott rendszer képességeitől függően – további üzemeltetési adatok is távolról felügyelhetők, így a beavatkozás is tervezhetővé válik.

A TOP koncepció tehát nem kizárólag a beruházási szakasz egyszerűsítésére szolgál. Az öntisztító geometria, a korrózióálló GRP akna, a gyárilag előkészített szerelvényrendszer és a Flygt szivattyúk kombinációja a teljes életciklus alatt előnyt jelent. A kevesebb lerakódás kevesebb tisztítási beavatkozást és szervizkiszállást eredményezhet, miközben a kompakt aknatérfogat és az optimalizált rendszerkialakítás csökkenti a beruházási és üzemeltetési költségeket.
